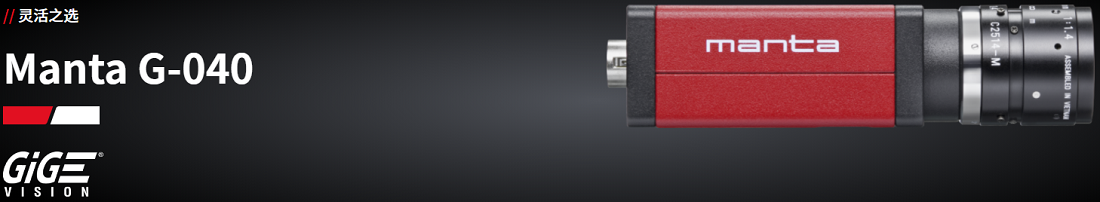

AVT相机系列之 Manta G-040
搭载千兆网接口的模块化机器视觉相机
Manta G-040 搭载 Sony IMX287 传感器,在 0.4 MP 分辨率下速度可达 286.0 帧/秒。
Manta 是 Allied Vision 用途最广泛的千兆网口相机系列。该系列相机可提供最丰富的图像传感器选项,并且凭借先进的功能组合简化了多相机应用设置。模块化硬件概念更是让 Manta 相机可提供近乎无限的配置选择,以灵活满足各种应用的需求。
技术参数
接口
IEEE 802.3 1000BASE-T, IEEE 802.3af (PoE) optional
分辨率
728 (H) × 544 (V)
传感器
Sony IMX287
传感器类型
CMOS
传感器尺寸
Type 1/2.9
像元尺寸
6.9 µm × 6.9 µm
快门种类
GS (Global shutter)
Lens mounts (available)
C-Mount, CS-Mount
最大满帧帧率
286 fps
ADC
12 Bit
缓存 (RAM)
128 MByte
成像性能数据是基于欧洲机器视觉协会(EMVA)1288发布的3.1版图像传感器和像机特征描述标准中的评估方法。测量值是在没有光学滤波片的全分辨率下,测量单色模型的典型值。请联系销售或工程师了解更多信息。
在波长为529nm下,量子转换效率 | 64 % |
---|---|
暗噪声 | 3.1 eˉ |
饱和电子数 | 20800 eˉ |
动态范围 | 74.4 dB |
绝对灵敏度阈值 | 4.0 eˉ |
Bit位数
8-bit or 12-bit
黑白像素格式
Mono8, Mono12Packed, Mono12
原始像素格式
BayerRG8, BayerRG12, BayerRG12Packed
工作温度
+5 °C to +45 °C ambient (without condensation)
电源要求 (DC)
8 to 30 VDC AUX or IEEE 802.3af PoE
功耗
External power: 2.77 W at 12 VDC | Power over Ethernet: 3.23 W
重量
190 g; 200 g (PoE models)
尺寸 (L × W × H in mm)
86.3 × 44 × 29 (including connectors)
符合规范
CE: 2014/30/EU (EMC), 2011/65/EU, including amendment 2015/863/EU (RoHS); FCC Class B; CAN ICES-3 (B)
成像控制: 自动控制
- 自动曝光
- 自动增益
- 自动白平衡(彩色机型)
成像控制: 其他图像控件
- 像素合并
- 黑电平
- 色彩转换(包括色相,饱和度;彩色机型)
- 像素抽取
- 伽马
- LUT(查找表)
- X 反转
- ROI(感兴趣区域)
相机控制
- 采集帧率
- 包含ToE(以太网触发)的动作指令
- 自动光圈
- 带宽控制
- 事件通道
- 现场固件更新
- I/O 和触发控制
- 图像辅助数据
- PTP(IEEE 1588 高精度时间同步协议)
- 图像流保持
- 温度监控
- 用户设置集
The Manta G-040 is the perfect model for industrial applications that require accurate imaging of fast-moving subjects. Equipped with a Pregius global shutter function, the camera provides high-quality image capture that is not affected by focal plane distortion or flash bands. The Sony IMX287's 6.9 µm x 6.9 µm pixel size achieves sensitivity four times that of the IMX273. This means that the same sensor output can be obtained with a shorter shutter time, making it possible to increase inspection speeds in factories. In addition, high sensitivity is achieved even in the near-infrared wavelength band that generally has low quantum efficiency, thereby realizing superior performance.
Manta G-040 is ideal for a wide range of applications including:
- Machine Vision
- Industrial inspection
- Security and surveillance
- Intelligent traffic solutions (ITS) including traffic monitoring, speed enforcement, and toll collection
- Low light and/or high sensitivity conditions
- Outdoor applications with dynamic lighting situations
配件
Allied Vision 提供一系列获得认可的视觉配件。这些配件均已经过我们工程师的精心筛选并反复测试,确保与我们的相机完全兼容。因此,我们能够保证它们可为您的应用提供最佳性能、画质和可靠性。
//功能强大的软件确保完美的连接性
Vimba 套件
您是否听说过 Vimba,也就是我们的面向未来、独立于平台的 SDK(软件开发工具包)?
通过我们的这一内部软件,您可以将我们的相机轻松集成到任何系统中,实现集中管理。
Vimba 可运行于 Windows、Linux 和 Linux for ARM 系统中。通过 Vimba,您可以即时完成图像采集和 Allied Vision 相机控制、编写复杂的视觉应用程序或连接第三方库等功能。
